르노마스터 캠핑카 슬라이딩 침상 제작

르노마스터 캠핑카 컨셉중 가장 첫번째는 고정형 침상이었다.

대부분 벤치+식탁 구조로 사용하다 식탁 높의를 낮추고 매트를 깔아 침상을 만드는 구조가 대부분이지만,

나는 언제 어디서나 바로 누울 수 있는 침상은 확보되어야 한다고 생각했다.

하기에 적절한 사이즈의 침상이 있어야하고, 실질적으로 잠을 자기위한 침상을 확장하는 구조를 생각했다.

> 이 부분에서 마눌님과의 협의를 이끌어 내는데 많은 어려움이 있었다.

높이 선정과 휠하우스 덮개 제작

슬라이딩 침상을 위해서는 침상이 드나들수 있게 해줄 수 있도록 사이드에 받침이 필요하다.

차량 구조상 양 측면에 차체 프레임이 가로로 있기는 하지만 침삭으로 사용하기에는 높이가 너무 높았다.

나에 맞는 높이를 맞춰 침상 받침으로 사용하기 위해 휠하우스 커버를 만들었다.



아래 사진처럼 양쪽 휠 하우스위에 가로로 침상 뼈대를 얹을 예정이다.



시물레이션

시물레이션 삼아 투바이포를 이용하여 임시로 침상을 만들어 보았다. 높이 합격!



침상 살 길이와 폭 선정

침상의 무게와 높이를 고려여 면은 넚고 높이는 낮은 내장용 구조목을 이용했다.

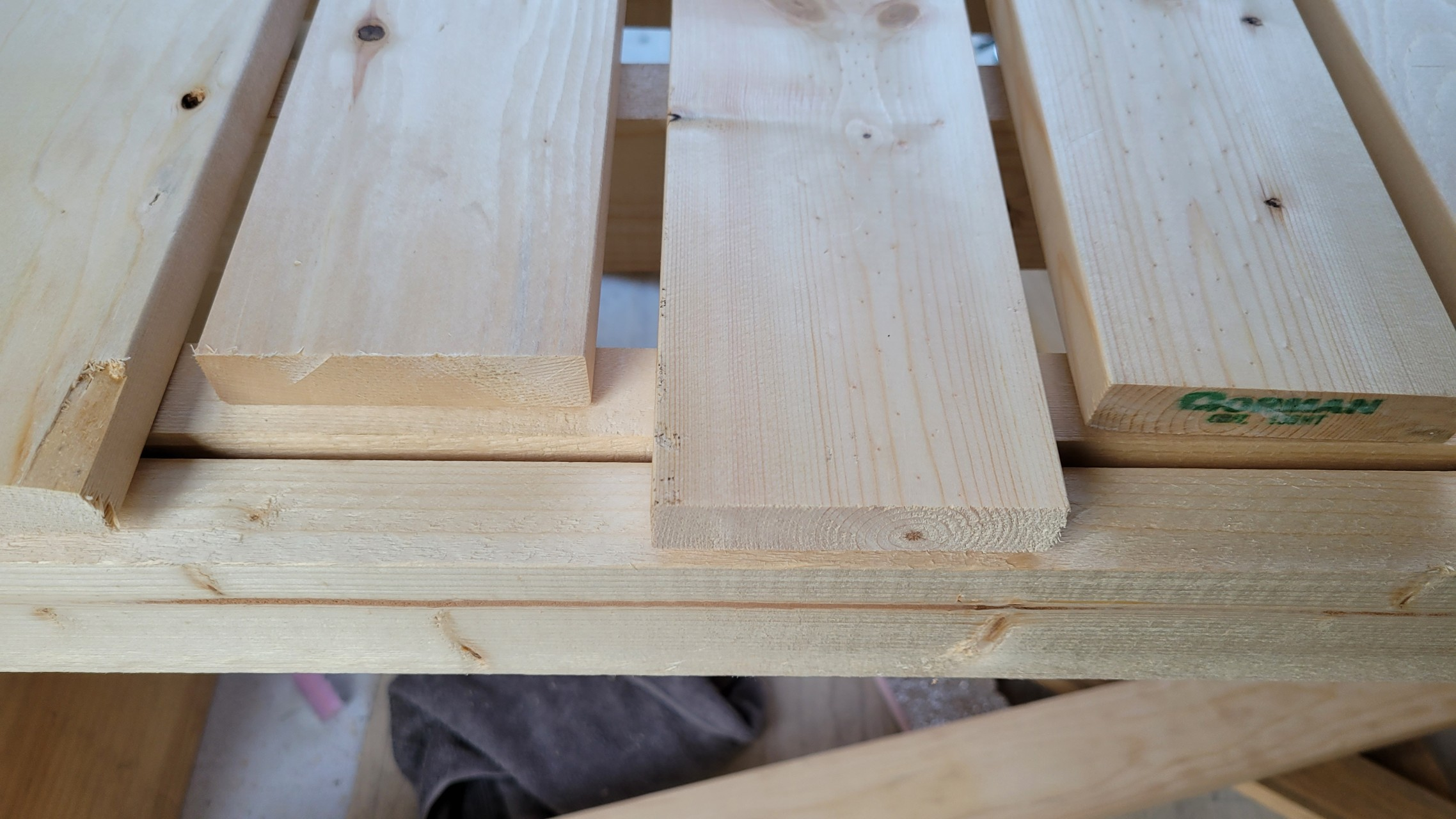

침상의 살과 살 사이를 너무 좁히니 슬라이딩 할 경우 마찰이 심해 in/out 이 어려워 보인다.

살과 살 사이에 1센치 정도의 유격을 만들어 준다.

앞쪽에 있는 살 들은 슬라이딩 침상을 확장할 경우 앞으로 튀어나올 부분이고, 뒷부분에 있는 살들은 들은는 계속 고정되어 있을 침상 살들이다.



정리

일단 침상을 위한 준비물들은 세팅이 다 되었으니, 다음 단계로 넘어가기로 했다.

지금 침상을 만들고 고정하면 다른 작업할때 이동 및 공간확보에 어려움이 있기때문에 침상의 조립 및 고정은 캠핑카 제작 작업 마지막 부분에 마무리 하려고 한다.
